Şönt Reaktör Nedir, Ne İşe Yarar, Nasıl Seçilir?
Elektrik enerjisinin güvenli, istikrarlı ve verimli bir şekilde iletilmesi ile dağıtılması, modern enerji altyapılarının temel gereksinimlerindendir. Elektrik şebekelerinde doğru gerilim seviyesinin korunması ve güç faktörünün dengede tutulması, enerji kayıplarının en aza indirilmesi açısından oldukça önemlidir. Bu noktada şönt reaktörler, sistemin reaktif güç dengesini sağlamak ve gerilim seviyesini stabilize etmek amacıyla kullanılan kritik bileşenlerdir.
Şönt reaktör, elektrik şebekelerinde reaktif gücü dengelemek, gerilim dalgalanmalarını azaltmak ve sistem kararlılığını sağlamak için kullanılan indüktif bir güç elemanıdır. Özellikle kompanzasyon sistemleri, OG (orta gerilim) enerji iletim hatları, endüstriyel tesisler, trifaze ve monofaze uygulamalarda sıkça tercih edilir. Şönt reaktör nedir, neden kullanılır, bağlantı şeması nasıl olur ve hangi kriterlere göre seçilir? gibi sorular, bu yazının temelini oluşturmaktadır.
Şönt Reaktör Neden Kullanılır?
Elektrik sistemlerinde oluşan fazla reaktif güç, enerji kayıplarına, kondansatörlerin aşırı yüklenmesine ve gerilim dalgalanmalarına neden olur. Bu durum, hem güç kalitesini düşürür hem de ekipman ömrünü azaltır. İşte burada şönt reaktörlü kompanzasyon devreye girer. Şönt reaktör; gerilim düzenleme, reaktif güç dengeleme ve elektrik sisteminde kararlılık sağlama amacıyla kullanılan, genellikle indüktif karakterde bir elektriksel elemandır. Bobin ya da indüktör şeklinde tasarlanır ve şebekeye paralel bağlanarak fazla reaktif gücü emer. Bu sayede, gerilim seviyeleri kontrol altında tutulur ve sistemin kararsız çalışması önlenir. Şönt reaktörler, aktif iş üretmeyen ancak enerji iletiminde gerekli olan reaktif gücün yönetilmesinde etkin rol oynar. Şönt reaktörler, reaktif güç absorpsiyonu yaparak:
- Şebeke gerilim seviyesini sabit tutar,
- Kondansatör aşırı yüklenmesini önler,
- Güç faktörünü iyileştirir,
- Enerji verimliliğini artırır.
Bu nedenle şönt kompanzasyon sistemleri, özellikle OG dağıtım şebekelerinde ve yüksek güçlü sanayi tesislerinde vazgeçilmezdir.
Şönt Reaktörlerin Teknik Özellikleri
İndüktif Yapı: Elektrik enerjisini manyetik alan olarak depolayan bobin tasarımı sayesinde, reaktif güç absorbe edilir.
Gerilim Kararlılığı: Ani gerilim artışlarını engelleyerek sistemin güvenli ve kararlı çalışmasını sağlar.
Reaktif Güç Dengesi: Şebekede fazla biriken reaktif gücü dengeleyerek kondansatör sistemlerinin aşırı yüklenmesini engeller.
Yüksek Güç Kapasitesi: Yüksek gerilim hatları ve büyük sanayi tesisleri için güçlü yapıda üretilir.
Verimlilik Artışı: Enerji kayıplarını azaltarak işletme verimliliğine katkı sunar.
Kondansatörlerle Entegre Kullanım: Kondansatörler ile çalışarak hem pozitif hem de negatif reaktif gücü dengeler.
Şönt Reaktörlerin Çalışma Prensibi
Elektrik şebekesinde yük dengesizlikleri ve doğrusal olmayan yükler nedeniyle reaktif güç fazlalığı oluşabilir. Bu durum gerilim dalgalanmalarına ve verim kaybına neden olur. Şönt reaktörler, bu reaktif gücü emerek sistemin dengesini sağlar. Temel işleyiş şu adımlarla özetlenebilir:
- Reaktif Güç Fazlası: Şebekedeki yük değişimleri reaktif güç artışına yol açar.
- Şönt Reaktör Devreye Girer: Reaktör, reaktif gücü absorbe ederek gerilim seviyesini dengelemeye başlar.
- Stabil Çalışma: Şönt reaktörün etkisiyle sistemdeki gerilim dalgalanmaları bastırılır.
- Kondansatör Desteği: Kondansatörler reaktif gücü üretirken, reaktörler fazlalığı emer ve denge sağlanır.
Şönt Reaktörlerin Kullanıldığı Başlıca Alanlar
- Yüksek Gerilim İletim Hatları: Gerilim dengelemesi amacıyla sistemlere entegre edilir.
- Endüstriyel Tesisler: Yüksek güçlü motorlar ve üretim makineleri nedeniyle oluşan reaktif yük fazlasını kontrol eder.
- Trafo Merkezleri: Transformatörlerin çıkışında gerilim regülasyonu sağlar.
- Yenilenebilir Enerji Sistemleri: Güneş ve rüzgar santrallerinde harmonik filtreleme ve dengeleme görevi görür.
- Dağıtım Şebekeleri: Gerilim seviyelerini optimize ederek enerji kalitesini artırır.
Şönt Reaktör Nasıl Bağlanır? Bağlantı Şeması ve Montaj
Şönt reaktör bağlantı şeması, uygulamanın tipine göre farklılık gösterebilir. Monofaze şönt reaktör sistemleri genellikle tek fazlı kondansatörlerle kullanılırken, trifaze şönt reaktör modelleri üç fazlı güç sistemlerinde tercih edilir. Reaktörler kondansatör grubuna seri bağlanarak rezonans frekansını düşürür ve sistemin harmoniklerden korunmasına katkı sağlar. OG uygulamalarda, şönt reaktörler şönt reaktör panosu içinde yer alır ve termik röle, sigorta, kontaktör gibi koruma elemanlarıyla birlikte tasarlanır.
Şönt Reaktör Seçimi ve Hesaplama Yöntemi
Doğru şönt reaktör seçimi, sistem performansı için hayati öneme sahiptir. Şönt reaktör hesaplama işlemi, kondansatör kapasitesine, sistem gerilimine, rezonans frekansına ve harmonik seviyelere göre yapılır. Hesaplama yapılırken şu kriterler dikkate alınmalıdır:
- Gerilim seviyesi (V)
- Kondansatör kapasitesi (kVAr)
- Rezonans frekansı hedefi (Hz)
- Harmonik filtreleme ihtiyacı
Örnek olarak, 1 kVAr şönt reaktör, küçük sistemlerde kullanılırken; 10 kVAr, 30 kVAr endüktif yük sürücü gibi modeller yüksek güçlü uygulamalarda tercih edilir.
Şönt Reaktör Teknik Şartnamesi Hakkında
Kamu projelerinde ve TEDAŞ onaylı işlerde kullanılacak tüm reaktörler için şönt reaktör teknik şartnamesi hazırlanır. Bu teknik şartnamede;
- İzolasyon sınıfı,
- Empedans değeri,
- Gerilim toleransı,
- Reaktör akım dayanımı,
- Ortam sıcaklığı aralığı gibi detaylara yer verilir.
Şartnameye uygun cihaz seçilmediğinde, sistemde rezonans riski ve harmonik bozulmalar gibi teknik problemler yaşanabilir.
Türkiye’de kamuya bağlı enerji iletim ve dağıtım projelerinde kullanılan şönt reaktörlerin, TEDAŞ teknik şartnamelerine uygun olması büyük önem taşır. TEDAŞ onaylı projelerde kullanılacak tüm ekipmanlar gibi, şönt reaktörlerin de belirli teknik kriterleri karşılaması gerekir. Bu şartnameler; cihazın izolasyon sınıfı, çalışma sıcaklığı, kısa devre dayanımı, mekanik mukavemeti, bağlantı terminalleri ve reaktif güç kapasitesi gibi detayları içermektedir.
Özellikle MLZ serisi TEDAŞ şartnameleri kapsamında, şönt reaktörlerin sahada uzun ömürlü, düşük kayıplı ve güvenli çalışmasını sağlayacak teknik gereklilikler tanımlanmıştır. Şartnameye uygunluk, hem şebeke kararlılığı hem de geçici olaylara karşı sistemin dayanıklılığı açısından kritik rol oynar.
Teklif süreçlerinde, şönt reaktör seçiminde proje özelliklerine uygun kapasite belirlenmesi, sistem analizine göre reaktif yük hesaplamalarının yapılması ve TEDAŞ onaylı şartnameye uygunluk belgelerinin sunulması beklenir. Ayrıca, projeye özel gerilim seviyesi (örneğin 33 kV, 154 kV), bağlanacağı noktanın kısa devre seviyesi ve ortam koşulları da dikkate alınmalıdır.
Kamu ve özel sektör projelerinde kullanılan şönt reaktörlerin TEDAŞ şartnamesine uygunluğu, tekliflerin kabulü ve saha uygulamasındaki denetimlerde başarı kriteri olarak değerlendirilir. Bu nedenle projelerde yer alacak mühendislik ekiplerinin, ürün seçiminde şartname referanslarını dikkate alarak hareket etmesi büyük önem taşır.
Şönt Reaktör Sürücü ile Kullanımı
Yüksek güçlü sistemlerde şönt reaktör sürücü entegre sistemleri kullanılarak, değişken yükler altında reaktif güç ihtiyacı dinamik olarak karşılanabilir. 30 kVAr endüktif yük sürücü modelleri, özellikle sürekli yük değişimi olan santrallerde ve üretim hatlarında verimli sonuçlar sunar.
Şönt Reaktörler ile Reaktif Güçte Tam Kontrol
Şönt reaktör, reaktif güç dengeleme, harmonik bastırma, sistem stabilitesi sağlama ve kompanzasyon verimliliği açısından enerji altyapılarında vazgeçilmez bir bileşendir. Doğru şönt reaktör seçimi, uygun bağlantı şeması, hesaplama ve şartnameye uygunluk ile birleştiğinde sistemdeki enerji kalitesini önemli ölçüde artırır. Hem OG hem de AG uygulamalarda, ihtiyaca göre monofaze, trifaze, 1.5 kVAr, 10 kVAr gibi farklı güçlerde çözümler tercih edilerek sistemin uzun ömürlü ve güvenli çalışması sağlanabilir. Şönt reaktör fiyatı belirlenirken sistem analizinin doğru yapılması, uzun vadeli verimlilik ve koruma açısından kritik önem taşır.

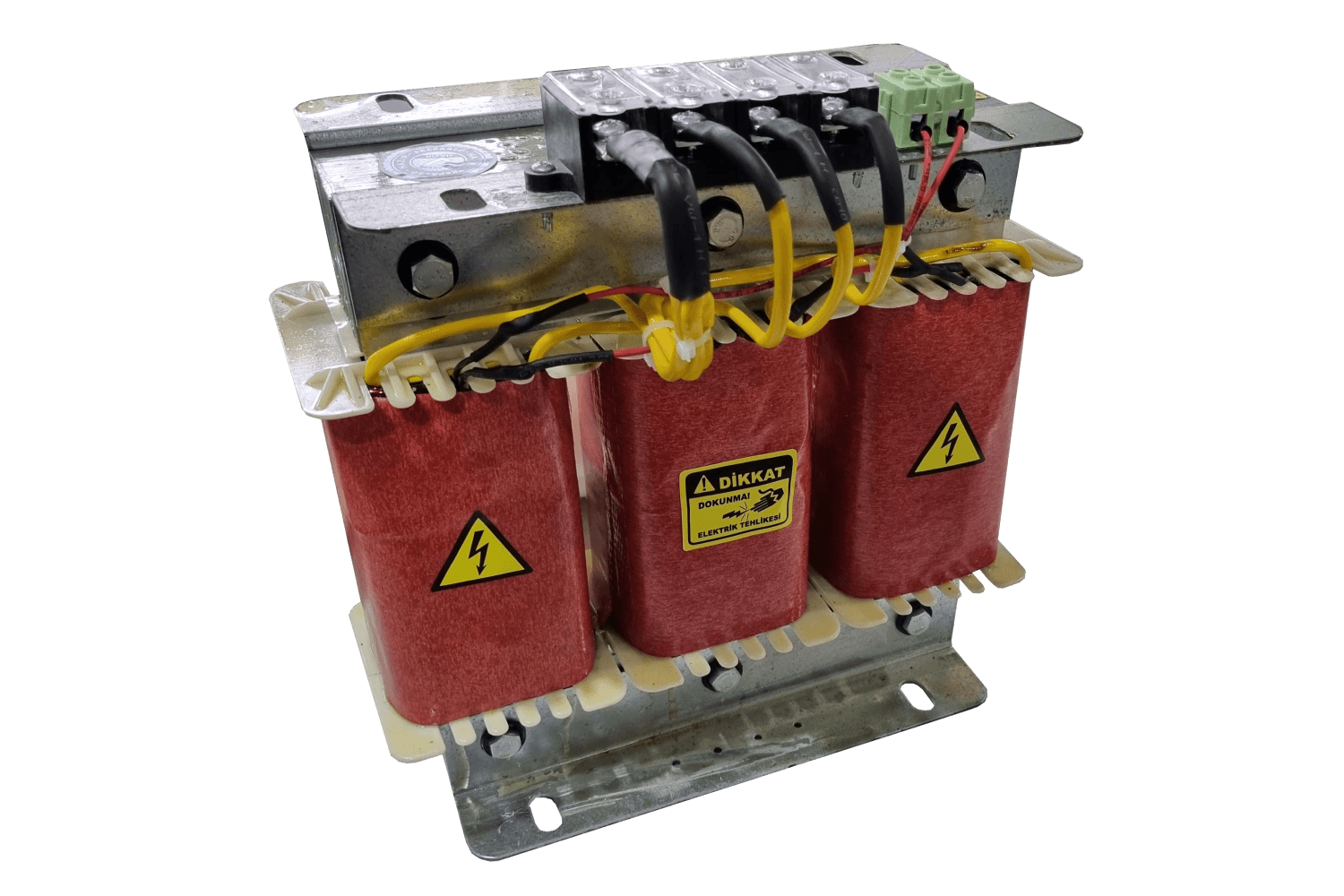

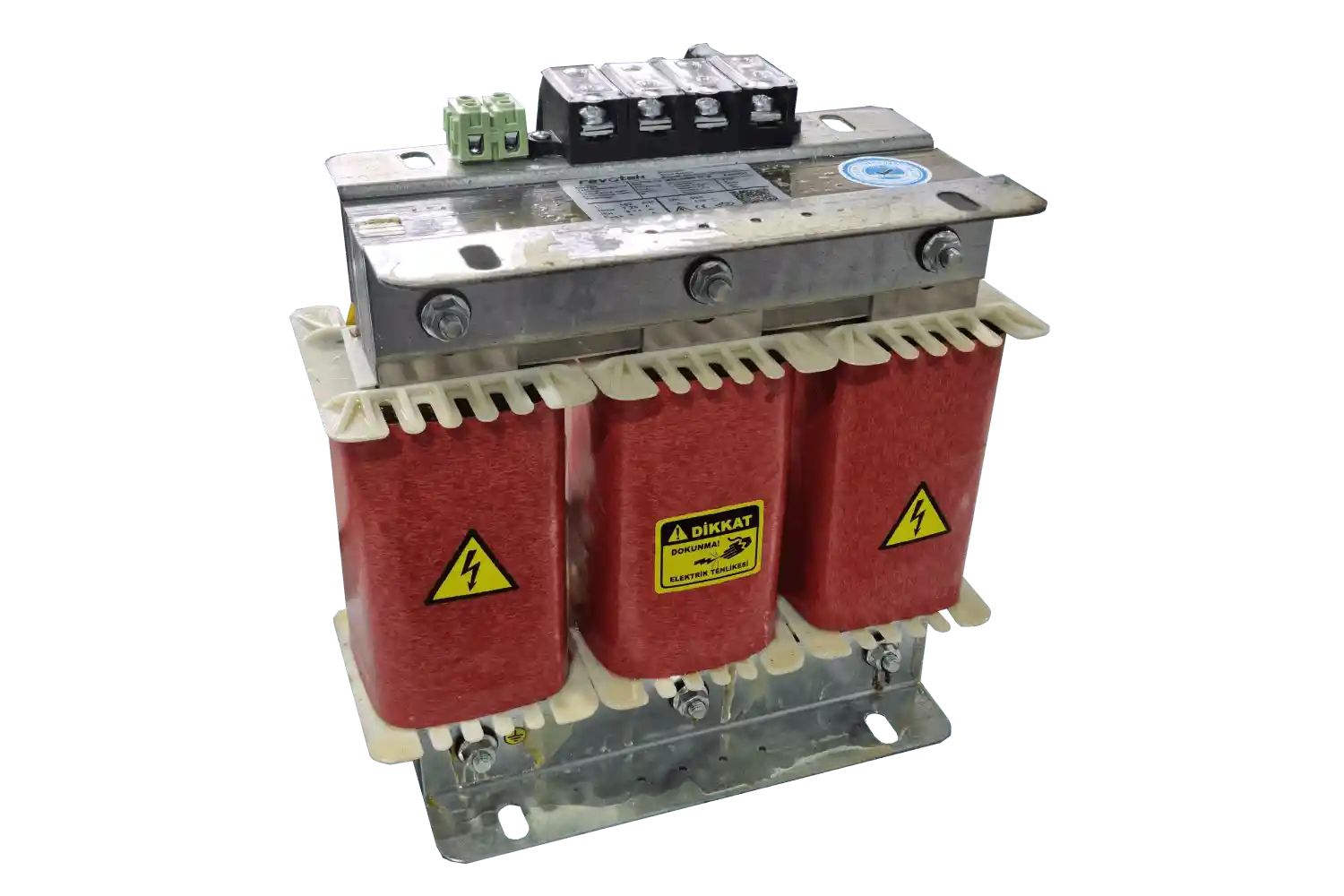

Revotek markası, Türkiye’de şönt reaktör üretiminde kaliteli ve güvenilir çözümleriyle öne çıkan yerli firmalardan biridir. Farklı güç seçeneklerinde (1 kVAr, 1.5 kVAr, 3 kVAr, 5 kVAr, 10 kVAr, 30 kVAr vb.), monofaze ve trifaze şönt reaktör modelleriyle geniş bir ürün yelpazesi sunar. Revotek’in tüm ürünleri, TEDAŞ şartnamelerine, uluslararası standartlara ve yüksek verimlilik kriterlerine uygun olarak üretilmektedir.
Projelerinize özel şönt reaktör fiyat listesi, teknik dökümanlar, bağlantı şemaları ve şartnameye uygun ürün önerileri için Revotek’in yetkili bayisi Diseltek Elektrik üzerinden teklif alabilir; satış öncesi ve sonrası teknik destek hizmetlerinden faydalanabilirsiniz.
