Harmonik Filtre Reaktörü

Harmonik filtre reaktörü, elektrik sistemlerinde oluşan harmonik bozunumları azaltmak ve kontrol altına almak için kullanılan özel bir ekipmandır. Genellikle istenmeyen frekansta oluşan gerilim ve akım dalgalarını filtreleyerek sistemin kararlılığını artırır.

Endüstriyel tesislerde ve enerji dağıtım sistemlerinde yaygın olarak kullanılan bu reaktörler, sistemin daha verimli çalışmasını sağlar ve ekipmanların zarar görmesini önlemeye yardımcı olur.

Harmonik Filtre Reaktörü Seçimi Nasıl Yapılır?

Harmonik filtre reaktörü seçimi, sistemin ihtiyacına göre dikkatle yapılmalıdır. Doğru ürün seçimi için uygulamanın teknik detayları ve enerji altyapısı iyi analiz edilmelidir.

Seçim sırasında dikkat edilmesi gereken bazı temel noktalar:

Frekans Aralığı: Reaktör, sistemdeki belirli harmonikleri hedef almalı ve onları filtreleyebilmelidir.
Nominal Akım ve Gerilim: Uygulama gereksinimlerine uygun olmalıdır.
Endüktans Değeri: Hedeflenen harmonik frekansa göre optimize edilmelidir.
Bağlantı Tipi: Seri ya da paralel bağlantı tercihi, sistem yapısına uygun olmalıdır.
Çalışma Ortamı: Ortam koşulları (ısı, nem vs.) dikkate alınmalıdır.
Regülasyon Özellikleri: Yük değişimlerine otomatik uyum sağlayan modeller tercih edilebilir.

Talep edilen akım ve güç değerlerine uygun üretim
THDV değerine göre özel tasarım
Şebeke kirliliğine karşı güçlendirilmiş yapı
Termik koruma ile aşırı yüke karşı güvenlik
Klemens, pabuç veya bara ile bağlantı seçeneği
Vakumlu vernikleme ile sessiz çalışma ve neme karşı koruma
Hava aralıklı, yüksek geçirgenlikli tasarım
F sınıfı ısıya dayanıklı yalıtım malzemesi (155°C)
ISO 9001 kalite standartlarına uygun üretim
TSE ve CE belgeli, EN 61558-1 ve EN 61558-2-20 standartlarına uygunluk

Monofaze Harmonik Filtre Reaktörü

P % 5,67 - 210Hz
SIRA NO	ÜRÜN ADI	FAZ NO	GÜÇ	VOLT	FREKANS (Hz)	AKIM	AKIM	ENDÜKTANS	AĞIRLIK	ÖLÇUSEL DEĞERLER
			(kVAr)	(AC)		I₁	Irms (A)	L(mH)	(kg)	(mm)
										I	L	H
1	RVT.HFR.230.5,67.0,5	1	0,5	13,8249	50	2,17	2,65	20,25	1,37	86	60	70
2	RVT.HFR.230.5,67.1	1	1	13,8249	50	4,35	5,30	10,13	1,98	86	80	70
3	RVT.HFR.230.5,67.1,5	1	1,5	13,8249	50	6,52	7,96	6,75	2,5	86	80	70
4	RVT.HFR.230.5,67.2,5	1	2,5	13,8249	50	10,87	13,26	4,05	3,9	96	96	80
5	RVT.HFR.230.5,67.5	1	5	13,8249	50	21,74	26,52	2,03	6,4	120	98	100
6	RVT.HFR.230.5,67.7,5	1	7,5	13,8249	50	32,61	39,78	1,35	8,4	120	120	100
7	RVT.HFR.230.5,67.10	1	10	13,8249	50	43,48	53,04	1,01	11,5	155	128	128


P % 7 - 189Hz
SIRA NO	ÜRÜN ADI	FAZ NO	GÜÇ	VOLT	FREKANS (Hz)	AKIM	AKIM	ENDÜKTANS	AĞIRLIK	ÖLÇUSEL DEĞERLER
			(kVAr)	(AC)		I₁	Irms (A)	L(mH)	(kg)	(mm)
										I	L	H
1	RVT.HFR.230.7.0,5	1	0,5	17,3118	50	2,17	2,35	25,36	1,33	86	60	70
2	RVT.HFR.230.7.1	1	1	17,3118	50	4,35	4,70	12,68	1,52	86	80	70
3	RVT.HFR.230.7.1,5	1	1,5	17,3118	50	6,52	7,04	8,45	2,55	86	80	70
4	RVT.HFR.230.7.2,5	1	2,5	17,3118	50	10,87	11,74	5,07	4,2	96	96	80
5	RVT.HFR.230.7.5	1	5	17,3118	50	21,74	23,48	2,54	6,6	120	98	100
6	RVT.HFR.230.7.7,5	1	7,5	17,3118	50	32,61	35,22	1,69	8,6	120	120	100
7	RVT.HFR.230.7.10	1	10	17,3118	50	43,48	46,96	1,27	11,75	155	128	128


P % 14 - 134Hz
SIRA NO	ÜRÜN ADI	FAZ NO	GÜÇ	VOLT	FREKANS (Hz)	AKIM	AKIM	ENDÜKTANS	AĞIRLIK	ÖLÇUSEL DEĞERLER
			(kVAr)	(AC)		I₁	Irms (A)	L(mH)	(kg)	(mm)
										I	L	H
1	RVT.HFR.230.14.0,5	1	0,5	37,4419	50	2,17	2,20	54,85	1,38	86	60	70
2	RVT.HFR.230.14.1	1	1	37,4419	50	4,35	4,39	27,43	1,9	86	80	70
3	RVT.HFR.230.14.1,5	1	1,5	37,4419	50	6,52	6,59	18,28	2,45	86	80	70
4	RVT.HFR.230.14.2,5	1	2,5	37,4419	50	10,87	10,98	10,97	4,2	96	96	80
5	RVT.HFR.230.14.5	1	5	37,4419	50	21,74	21,96	5,49	6,4	120	98	100
6	RVT.HFR.230.14.14,5	1	7,5	37,4419	50	32,61	32,93	3,66	8,4	120	120	100
7	RVT.HFR.230.14.10	1	10	37,4419	50	43,48	43,91	2,74	11,6	155	128	128

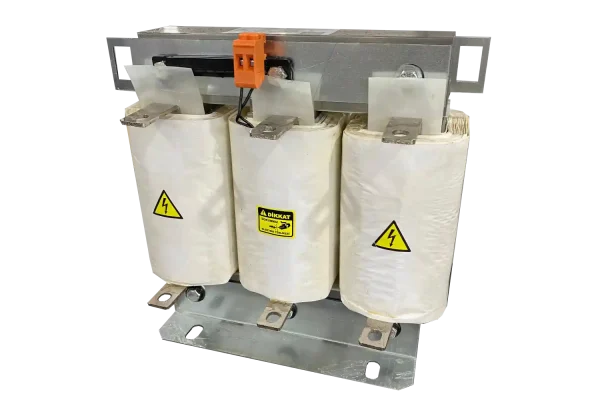

Trifaze Harmonik Filtre Reaktörü


P % 5,67 - 210Hz
Sıra No	Ürün Adı	Faz No	Güç	Volt	Frekans (Hz)	Akım	Akım	Endüktans	Ağırlık	Ölçüsel Değerler
			kVar	(AC)		I₁ (A)	Irms (A)	L(mH)	(kg)	(mm)
										I	L	H
1	RVT.HFR.400.5,67.0,5	3	0,5	13,8814	50	0,72	0,88	61,26	0,7	58	61	70
2	RVT.HFR.400.5,67.1	3	1	13,8814	50	1,44	1,76	30,63	1,2	66	68	70
3	RVT.HFR.400.5,67.1,5	3	1,5	13,8814	50	2,17	2,64	20,42	1,5	74	76	70
4	RVT.HFR.400.5,67.2,5	3	2,5	13,8814	50	3,61	4,40	12,25	2,8	88	150	195
5	RVT.HFR.400.5,67.3,12	3	3,12	13,8814	50	4,50	5,49	9,82	4,8	90	95	133
6	RVT.HFR.400.5,67.5	3	5	13,8814	50	7,22	8,80	6,13	6,7	98	107	133
7	RVT.HFR.400.5,67.6,25	3	6,25	13,8814	50	9,02	11,01	4,90	7,3	115	180	150
8	RVT.HFR.400.5,67.7,5	3	7,5	13,8814	50	10,83	13,21	4,08	7,3	114	132	147
9	RVT.HFR.400.5,67.7,81	3	7,81	13,8814	50	11,27	13,75	3,92	7,3	122	144	147
10	RVT.HFR.400.5,67.10	3	10	13,8814	50	14,43	17,61	3,06	7,6	130	180	181
11	RVT.HFR.400.5,67.12,5	3	12,5	13,8814	50	18,04	22,01	2,45	8,4	138	180	181
12	RVT.HFR.400.5,67.15	3	15	13,8814	50	21,65	26,41	2,04	11	142	185	157
13	RVT.HFR.400.5,67.20	3	20	13,8814	50	28,87	35,22	1,53	14	150	189	220
14	RVT.HFR.400.5,67.25	3	25	13,8814	50	36,08	44,02	1,23	16	155	200	252
15	RVT.HFR.400.5,67.30	3	30	13,8814	50	43,30	52,83	1,02	17	163	207	210
16	RVT.HFR.400.5,67.35	3	35	13,8814	50	50,52	61,63	0,88	18	171	213	210
17	RVT.HFR.400.5,67.40	3	40	13,8814	50	57,74	70,44	0,77	20	180	220	247
18	RVT.HFR.400.5,67.45	3	45	13,8814	50	64,95	79,24	0,68	28	178	218	263
19	RVT.HFR.400.5,67.50	3	50	13,8814	50	72,17	88,05	0,61	32	175	250	255
20	RVT.HFR.400.5,67.100	3	100	13,8814	50	144,34	176,09	0,31	54	215	360	330


P % 7 - 189Hz
Sıra No	Ürün Adı	Faz No	Güç	Volt	Frekans (Hz)	Akım	Akım	Endüktans	Ağırlık	Ölçüsel Değerler
			kVar	(Vac)		I1(A)	Irms (A)	l(mh)	(kg)	(mm)
										I	L	H
1	RVT.HFR.400.7.0.5	3	0,5	17,3826	50	0,72	0,78	76,71	0.8	60	65	70
2	RVT.HFR.400.7.1	3	1	17,3826	50	1,44	1,56	38,35	1,3	66	69	70
3	RVT.HFR.400.7.1,5	3	1,5	17,3826	50	2,17	2,34	25,57	1,8	72	75	70
4	RVT.HFR.400.7.2,5	3	2,5	17,3826	50	3,61	3,90	15,34	2,5	88	138	133
5	RVT.HFR.400.7.3,12	3	3,12	17,3826	50	4,50	4,86	12,29	3,5	88	145	133
6	RVT.HFR.400.7.5	3	5	17,3826	50	7,22	7,79	7,67	5	88	148	133
7	RVT.HFR.400.7.6,25	3	6,25	17,3826	50	9,02	9,74	6,14	6,5	88	152	133
8	RVT.HFR.400.7.7,5	3	7,5	17,3826	50	10,83	11,69	5,11	6,8	95	96	147
9	RVT.HFR.400.7.7,81	3	7,81	17,3826	50	11,27	12,17	4,91	7,1	95	99	147
10	RVT.HFR.400.7.10	3	10	17,3826	50	14,43	15,59	3,84	7,5	95	100	148
11	RVT.HFR.400.7.12,5	3	12,5	17,3826	50	18,04	19,49	3,07	9	140	178	157
12	RVT.HFR.400.7.15	3	15	17,3826	50	21,65	23,38	2,56	9,5	140	180	157
13	RVT.HFR.400.7.20	3	20	17,3826	50	28,87	31,18	1,92	12	140	237	203
14	RVT.HFR.400.7.25	3	25	17,3826	50	36,08	38,97	1,53	12,5	140	237	203
15	RVT.HFR.400.7.30	3	30	17,3826	50	43,30	46,77	1,28	14,5	150	240	210
16	RVT.HFR.400.7.35	3	35	17,3826	50	50,52	54,56	1,10	15,2	150	240	210
17	RVT.HFR.400.7.40	3	40	17,3826	50	57,74	62,35	0,96	21	150	267	263
18	RVT.HFR.400.7.45	3	45	17,3826	50	64,95	70,15	0,85	22	150	268	263
19	RVT.HFR.400.7.50	3	50	17,3826	50	72,17	77,94	0,77	24	150	269	263
20	RVT.HFR.400.7.100	3	100	17,3826	50	144,34	155,88	0,38	44	195	350	320


P % 14 - 134Hz
SIRA NO	ÜRÜN ADI	FAZ NO	GÜÇ	VOLT	FREKANS (Hz)	AKIM	AKIM	ENDÜKTANS	AĞIRLIK	ÖLÇUSEL DEĞERLER
			(kVAr)	(AC)		I₁ (A)	Irms (A)	L(mH)	(kg)	(mm)
										I	L	H
1	RVT.HFR.400.14.0,5	3	0,5	37,5949	50	0,72	0,73	165,90	1,38	86	90	70
2	RVT.HFR.400.14.1	3	1	37,5949	50	1,44	1,46	82,95	1,9	86	90	70
3	RVT.HFR.400.14.1,5	3	1,5	37,5949	50	2,17	2,19	55,30	2,45	86	90	70
4	RVT.HFR.400.14.2,5	3	2,5	37,5949	50	3,61	3,64	33,18	4,2	96	98	80
5	RVT.HFR.400.14.3,12	3	3,12	37,5949	50	4,50	4,55	26,59	4,7	96	106	80
6	RVT.HFR.400.14.5	3	5	37,5949	50	7,22	7,29	16,59	6,4	120	125	100
7	RVT.HFR.400.14.6,25	3	6,25	37,5949	50	9,02	9,11	13,27	8	116	120	100
8	RVT.HFR.400.14.7,5	3	7,5	37,5949	50	10,83	10,93	11,06	8,4	120	125	100
9	RVT.HFR.400.14.7,81	3	7,81	37,5949	50	11,27	11,39	10,62	9,6	127	129	120
10	RVT.HFR.400.14.10	3	10	37,5949	50	14,43	14,58	8,30	11,6	155	160	128
11	RVT.HFR.400.14.12,5	3	12,5	37,5949	50	18,04	18,22	6,64	12,8	147	150	148
12	RVT.HFR.400.14.15	3	15	37,5949	50	21,65	21,87	5,53	13,1	154	155	157
13	RVT.HFR.400.14.20	3	20	37,5949	50	28,87	29,16	4,15	16	161	170	203
14	RVT.HFR.400.14.25	3	25	37,5949	50	36,08	36,45	3,32	19	168	170	203
15	RVT.HFR.400.14.30	3	30	37,5949	50	43,30	43,73	2,77	22	175	180	210
16	RVT.HFR.400.14.35	3	35	37,5949	50	50,52	51,02	2,37	28,7	182	185	210
17	RVT.HFR.400.14.40	3	40	37,5949	50	57,74	58,31	2,07	34	189	190	263
18	RVT.HFR.400.14.45	3	45	37,5949	50	64,95	65,60	1,84	37,9	196	200	263
19	RVT.HFR.400.14.50	3	50	37,5949	50	72,17	72,89	1,66	42,6	203	210	263
20	RVT.HFR.400.14.100	3	100	37,5949	50	144,34	145,78	0,83	47	210	215	320
